Помпа для отвода конденсата
Мини насосы - помпы Aspen Mini
Ультракомпактная помпа Mini Orange c новым бесшумным насосом и глушителем для дренажной трассы. Имеет миниатюрные габариты и идеально подходит для установки в любом ограниченном пространстве.
Места установки:
1. над фальш-потолком;2. в пластиковом коробе;
3. внутри корпуса настенного внутреннего блока cплит системы.
Заказ, консультации, установка
звоните: 8 (495) 647-85-11
Основные характеристики помпы Aspen Mini Orange
Помпы Aspen Mini предназначены для откачивания водяного конденсата из дренажного поддона внутренних блоков сплит-систем и фанкойлов. Используются при установке внутренних блоков скрытого монтажа, например кассетного типа, либо настенных блоков.
| Напряжение (В) | 220 В |
| Максимальная высота всасывания | 1 м |
| Полностью герметичная | Да |
| Уровень шума, дБ (при подъеме на 1 м) | 23 |
| Максимальная высота подъёма (м) | 10 |
| Размеры (ВхШхГ) | 51 х 107 х 39 |
| Страна производства | Великобритания |
Конструкция дренажных помп
Конструктивно мини насос Aspen состоит из насосной группы и двух водозаборных резервуаров. Первый – для подсоединения к сливному отверстию поддона, второй – для установки непосредственно в поддон. Благодаря этому насос можно установить непосредственно внутри блока либо снаружи, отдельно от кондиционера, размещая внутри блока только водозаборный резервуар.
Образование конденсата при кондиционировании
Естественным явлением при нормальной работе кондиционера является образование водяного конденсата на теплообменнике испарителя внутреннего блока. Это происходит и в режиме кондиционирования помещения в жаркое время года, а также когда кондиционер работает в режиме охлаждения.
Образующийся конденсат требуется отводить по многим причинам, которые достаточно очевидны. Протечка даже небольшой порции воды может не только губительно отражаться на внутренней отделке помещений, но и приводить к порче имущества, а также к созданию условий для размножения болезнетворных микробов в опасной близости от мест пребывания человека.
Также в ряде случаев, даже если внутренний блок оборудован встроенной помпой, для правильной работы оборудования требуется обеспечить дополнительный подъем конденсата на большую высоту, и использование еще одной помпы становится совершенно необходимым.

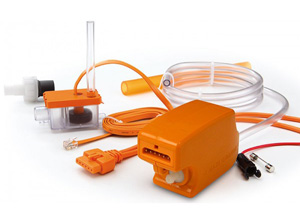

Дренажный насос Aspen Mini Orange - описание и характеристики
| Электропитание | 220-240 в, 50Гц, 16Вт |
| Аварийная сигнализация | Безпотенциальный перекидной, 3 (5)А |
| Датчик уровня | Полупроводниковый датчик Холла |
| Максимальная производительность при нулевом подъеме (л/час) | 12 л/час |
| Максимальная высота подъема конденсата при размещении насосной группы около испарителя | 8 м |
| Рекомендуемая высота максимального подъема | 8 м |
| Тепловая защита двигателя насоса | Есть |
| Уровень шума | 23 дБ на расстоянии 1м |
| Максимальная температура конденсата | 40⁰С |
| Диаметр подводящего патрубка | 15 мм |
| Диаметр отводящего патрубка | 6 мм |
| Масса | 0,23 кг |
| Производство | Великобритания |
| Гарантия | 1 год |
Заказ, консультации, установка
звоните: 8 (495) 647-85-11

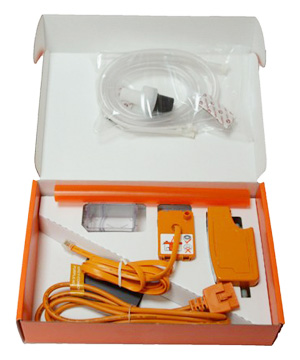

Комплектность:
1. Насос Mini Orange Silent+;2. Резервуар (крышка, сенсорный кабель, фильтр-сетка, поплавок с магнитом, корпус резервуара);
3. Погружной резервуар;
4. Виниловая трубка длиной 15см, диаметр 6 мм;
5. Входная дренажная трубка;
6. Виниловая трубка длиной 1,5м, диаметр 6 мм;
7. Одна розетка на 6 выводов;
8. Зажимы размером 300 х 3,6 мм (4 шт);
9. Зажимы размером 140 х 3,6 мм (2 шт);
10. Самоклеящиеся ворсовые ленты Velcro (2 шт).
11. Кронштейн.
12. Антивибрационная трубка.
13. Аккустическая заслонка.
Электрическое подключение:
1. Желто-зеленый - заземление2. Коричневый – фаза
3. Синий – ноль
Безпотенциальные контакты:
1. Серый – общий
2. Оранжевый – нормально-разомкнутый
3. Красный – нормально замкнутый
Кабель питания насоса (“ноль”, “фаза”, “земля”) подключается параллельно к питанию внутреннего блока через предохранитель или автомат защиты 1А. Контакты аварийного датчика уровня жидкости подключаются к схеме питания кондиционера таким образом, чтобы предотвратить работу кондиционера при повышенном уровне жидкости в дренажном поддоне. Тип контактов – безпотенциальный, перекидной, 230В, 3(5)А.
Внутренний поплавок бачка действует на трех различных уровнях:
• 9 мм – выключено
• 20 мм – включено
• 25 мм – сигнал аварии
Требования по безопасности:
- Дренажные насосы предназначены для работы только с водой- Поплавок резервуара должен быть направлен магнитом вниз
- Водозаборный резервуар должен быть четко закреплен в горизонтальном положении
- Не рекомендуется применять насосы в средах, где есть пары масла и частички грязи
- Рекомендуется выполнять чистку насосов весной и осенью, используя при этом бактерицидные чистящие средства
Не рекомендуется использовать в чрезмерно запыленных и грязных помещениях. При необходимости использования насоса в таких помещениях рекомендовано применение фильтра для очистки конденсата.
