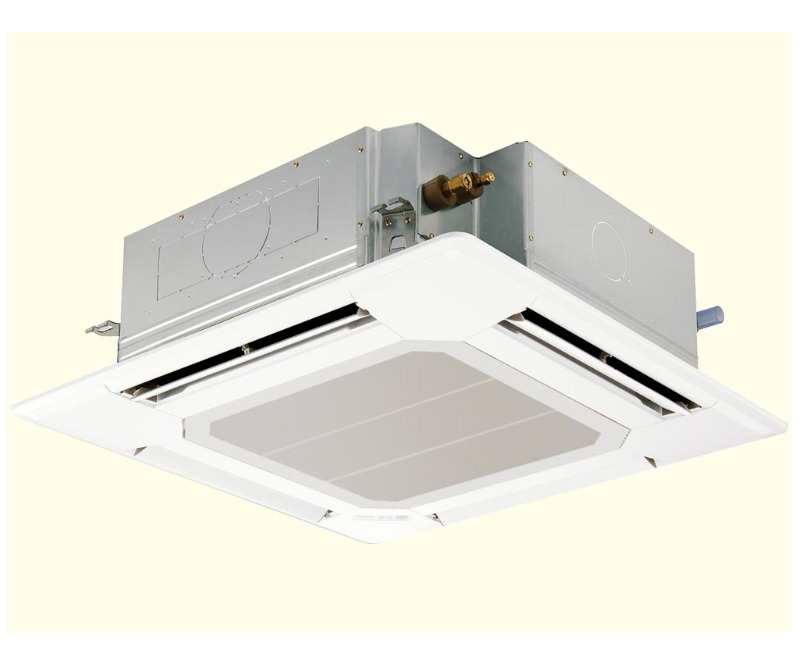

КАТАЛОГ Кассетный MITSUBISHI ELECTRIC Кондиционер сплит-системы Zubadan Inverter PLA-ZRP BA

Основные особенности

• DС инвертор
• Процессорное управление работой системы
• Бесконтактный двигатель постоянного тока в приводе ротационного компрессора
• Бесконтактный двигатель постоянного тока в приводе спирального компрессора
• Двигатели постоянного тока вентиляторов
• PAM управление
• Ресивер–переохладитель и 2 регулирующих элемента
• Труба с внутренней накаткой
• Класс энергоэффективности A+++
• ZUBADAN

•


  DС инвертор


  В кондиционерах с данной функцией используется новый тип компрессора и вентилятора. В компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в 3 раза превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора и статора повышает мощность и уменьшает электропотребление двигателя. Ротор бесколлекторного электродвигателя постоянного тока вентилятора наружного блока выполнен из самария, обеспечивающего более высокий магнитный поток. Кроме того, магнит имеет сложную форму для улучшения параметров электромагнитного поля в зазоре между ротором и стартером.

•


  Процессорное управление работой системы


  Системой управляет мощный RISC-процессор, который отслеживает и управляет всеми процессами внутри системы в режиме реального времени.

•


  Бесконтактный двигатель постоянного тока в приводе ротационного компрессора


  Для повышения эффективности работы двигателей и снижения материалоемкости их производства необходимо уменьшить потери в обмотках и сердечнике, а также сделать двигатели более компактными. Mitsubishi Electric оснащает бесконтактные двигатели постоянного тока роторами с внутренним неодимовым постоянным магнитом для достижения производительности и технологичности. Электромагнитный крутящий момент бесконтактного двигателя является суммой основной составляющей магнитного момента и реактивной составляющей.

•


  Бесконтактный двигатель постоянного тока в приводе спирального компрессора


  Корпорация Mitsubishi Electric разработала спиральный компрессор с подстраивающейся платформой (Frame Compliance Mechanism — FCM). Механизм FCM впервые применен для спирального компрессора. Он поджимает подвижную спираль компрессора к неподвижной, что снижает потери, связанные с перетоком газа, а заполнение полостей маслом резко снижает трение, что увеличивает эффективность.

•


  Двигатели постоянного тока вентиляторов


  Для уменьшения электропотребления во внутренние и наружные блоки кондиционеров устанавливаются высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет внешний постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.

•


  PAM управление


  Эта функция означает, что в кондиционере Mitsubishi, применена новейшая технология энергосбережения, за словами PAM-управление скрывается усовершенствованный инвертор постоянного тока Power Active Module (PAM). Если инвертор позволяет экономить до 30% электроэнергии (по сравнению с неинверторными моделями), то благодаря PAM-управлению ваш кондиционер Mitsubishi Electric работает с наивысшей степенью эффективности. Технически это выражается так. Алгоритм PAM (Power Active Module) подгоняет форму сигнала питающего напряжения таким образом, что это позволяет использовать с максимально возможной эффективностью (98%) практически всю потребляемую электроэнергию.

•


  Ресивер–переохладитель и 2 регулирующих элемента


  Внедрение ресивера-переохладителя (Power Receiver), работа которого контролируется с помощью двух электронных расширительных вентилей LEV, позволяет оптимизировать параметры холодильного цикла и количество хладагента в системе. Благодаря этому достигается точное и эффективное управление системой независимо от колебаний температуры наружного воздуха.

•


  Труба с внутренней накаткой


  При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.

•


  Класс энергоэффективности A+++


  Класс энергоэффективности A+++ (при работе в режиме охлаждения).

•


  ZUBADAN


  На японском языке это обозначает «супер обогрев». Известно, что производительность тепловых насосов, использующих для обогрева помещений низкопотенциальное тепло наружного воздуха, уменьшается при снижении температуры наружного воздуха. И это снижение весьма значительное: при температуре -20°С теплопроизводительность на 40% меньше номинального значения, указанного в спецификациях приборов и измеренного при температуре +7°С. Именно по этой причине воздушные тепловые насосы не рассматривают в нашей стране как полноценный нагревательный прибор. Отношение к ним может коренным образом измениться с появлением кондиционеров серии ZUBADAN. Теплопроизводительность полупромышленных систем Mitsubishi Electric серии ZUBADAN сохраняет номинальное значение вплоть до температуры наружного воздуха -15°С. При дальнейшем понижении температуры (а завод-изготовитель гарантирует работоспособность системы до температуры -25°С) теплопроизводительность начинает уменьшаться. Но при этом сохраняется преимущество как перед обычными системами, так и перед энергоэффективными системами серии POWER INVERTER. Алгоритм управления цепью инжекции может быть оптимизирован с целью достижения максимальной теплопроизводительности, например, при пуске системы в холодном помещении. Другой режим, в котором важна максимальная производительность – это режим оттаивания наружного теплообменника (испарителя). Режим оттаивания, избежать которого в тепловых насосах с воздушным охлаждением невозможно, происходит быстро и совершенно незаметно для пользователя. Уникальная технология двухфазного впрыска хладагента в компрессор обеспечивает стабильную теплопроизводительность при понижении температуры наружного воздуха. Инжекция жидкого хладагента создает существенную нагрузку на компрессор, снижая его энергетическую эффективность. Для уменьшения этой нагрузки введен теплообменник HIC. Передача теплоты между потоками хладагента с разными давлениями приводит к тому, что часть жидкости испаряется. Образовавшаяся парожидкостная смесь при инжекции в компрессор создает меньшую дополнительную нагрузку. Парожидкостная смесь, прошедшая теплообменник HIC, поступает через штуцер инжекции в компрессор. Таким образом, компрессор имеет два входа: штуцер всасывания и штуцер инжекции. Управляя расходом хладагента в цепи инжекции, удается увеличить циркуляцию хладагента через компрессор при низкой температуре наружного воздуха, тем самым повышается теплопроизводительность системы. В верхней неподвижной спирали компрессора предусмотрены отверстия для впрыска хладагента на промежуточном этапе сжатия.
